3. Dokumentacja techniczna. Narzędzia i materiały w rysunku technicznym.

Cele edukacyjne:

uczeń:

zna znormalizowane formaty papieru, wyjaśnia zasadę tworzenia formatów
rozpoznaje i nazywa przybory rysunkowe oraz przybory do mierzenia i określa ich zastosowanie

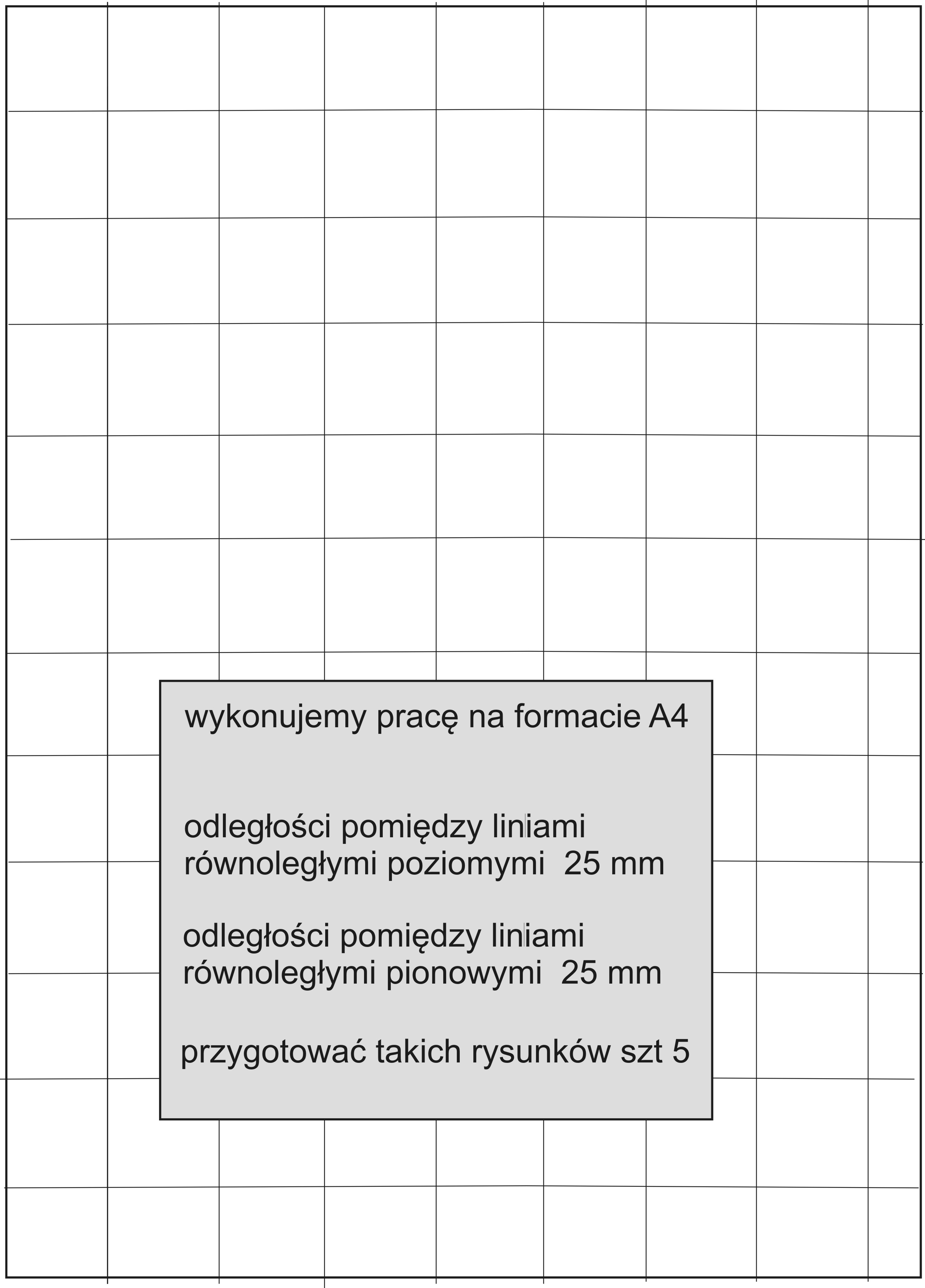

potrafi sprawnie rysować proste równoległe z użyciem trójkątów kreślarskich
umiejętnie rysuje proste prostopadłe z wykorzystaniem cyrkla
sprawnie kreśli kąty z użyciem kątomierza i trójkątów kreślarskich
kształci umiejętności kreślarskie i konstrukcyjne

Filmy, prezentacje, pokazy

Elementy rysunku technicznego.

Elementy rysunku technicznego

1. Wymiary i kształt arkuszy rysunkowych.

Formaty arkuszy przeznaczonych do wykonania rysunków technicznych są znormalizowane (PN-80/N-01612). Prostokątny kształt arkusza rysunkowego został tak dobrany, żeby każdy arkusz dwa razy większy lub dwa razy mniejszy był podobny do pierwotnego, to jest aby stosunek boku dłuższego do krótszego był zawsze taki sam.

Jako format zasadniczy przyjęto arkusz o wymiarach 297 x 210 mm i oznaczono go symbolem A4.

Inne formaty (zwane podstawowymi) są wielokrotnymi formatu zasadniczego, to jest są 2, 4, 8 lub 16 razy większe od A4 i oznaczone symbolami A3, A2, A1, A0.

Format	Wymiary arkusza (mm)
A0	841 x 1189
A1	594 x 841
A2	420 x 594
A3	297 x 420
A4	210 x 297

2. Obramowanie.

Na każdym rysunku technicznym bez względu na to jakiego jest formatu należy wykonać obramowanie. Ramka powinna być wykonana linią ciągłą w odległości 5mm od krawędzi arkusza

3. Tabliczka rysunkowa.

Znaczną część objaśnień i uwag, dotyczących rysunku zawieramy w tabliczce rysunkowej, którą umieszcza się w prawym dolnym rogu arkusza tak aby przylegała do lini obramowania.

Przybory rysunkowe, Zastosowanie przyborów rysunkowych.

1. Ołówki techniczne.

Ołówki techniczne

Do tego typu ołówków zalicza się te, za pomocą których można wykonać rysunek techniczny czy grafikę. Ich twardość może być różna np. 2B, 8H czy HB. Ołówki techniczne wykorzystują zarówno uczniowie na lekcjach techniki, jak i studenci czy zawodowi kreślarze w biurach architektonicznych.

Oznaczenia ołówków

I grupa: 12B, 9B, 8B, 7B, 6B, 5B, 4B, 3B, 2B, B, (miękkie)

II grupa: HB, F (średnio miękkie)

III grupa: H, H1, H2, H3, H4, H5, H6, H7, H8, H9 (twarde)

Popularne ołówki zwykłe:

NR1 > 2B

NR2 > HB

NR3 > H

NR4 > 3H

W standardowym wyposażeniu

Dziś bez ołówka raczej trudno sobie wyobrazić pracę w szkole, biurze czy domu. To narzędzie biurowe, którego standardowa długość wynosi 18 cm. Przydaje się przy wykonywaniu różnych projektów, rysunków technicznych, na lekcjach matematyki itp. Choć ołówki okrągłe są milsze w dotyku, to jednak wygodniej nam się pisze czy wykonuje rysunki sześciokątnymi lub trójkątnymi. Trzyma się je bardziej komfortowo i będą lepszą opcją, jeśli zakładamy dłuższe wykonywanie tych czynności.

Do ostrzenia klasycznych ołówków drewnianych wykorzystujemy temperówkę. Gdy z kolei chcemy ścierać ślady pozostawione przez ołówki miękkie, to można do tego wykorzystać miękką gumkę kauczukową. Natomiast do ołówków twardych lepiej sprawdzi się twarda gumka kreślarska.

O tym, na jaki ołówek się decydujemy czy miękki, czy twardy, wpływ ma nie tylko gust (kolor, kształt, z gumką czy bez itd.), ale przede wszystkim przeznaczenie. I tym warto się kierować przy wyborze ołówków.

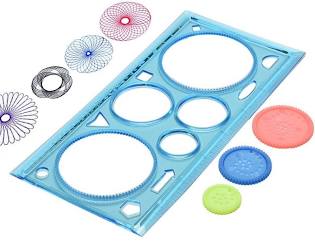

2. Przybory do mierzenia: linijka, ekierki, kątomierz, krzywiki, spirograf
