Cele edukacyjne:

 uczeń:

• wie, że pismo techniczne podlega znormalizowanym zasadom
• zna normy dotyczące grubości, wysokości, kształtu liter, a także odległości między literami, wyrazami i wersami
• rozróżnia i nazywa rodzaje pisma
• sprawnie i precyzyjnie pisze małe i duże litery alfabetu, stosując się do poznanych zasad
• precyzyjnie pisze cyfry zgodnie z poznanymi zasadami
• bezbłędnie pisze tekst poprawny technicznie

1.Zasady normalizacji pisma technicznego

Pismo techniczne

To pismo stosowane do opisywania rysunków technicznych (projektów), służy ono do ujednolicenia opisu dokumentacji technicznej. Przez co czyni ja czytelną dla wszystkich.

Parametry pisma technicznego:

• kształt znaków,
• wielkość pisma,
• odstępy między znakami,
• nachylenie pisma,
• grubość linii.

Pisma techniczne mogą być wykonywane według normy polskiej lub innego kraju. Do polskich norm regulujących zasady dotyczące pisma technicznego należy norma: PN-ENISO 3098-0:2002 Dokumentacja techniczna wyrobu - Pismo:
Część 0: Zasady ogólne PN-ENISO 3098-2:2002
Część 2: Alfabet łaciński, cyfry i znaki PN-ENISO 3098-5:2002
Część 5: Pismo alfabetu łacińskiego, cyfry i znaki w projektowaniu wspomaganym komputerowo (CAD)

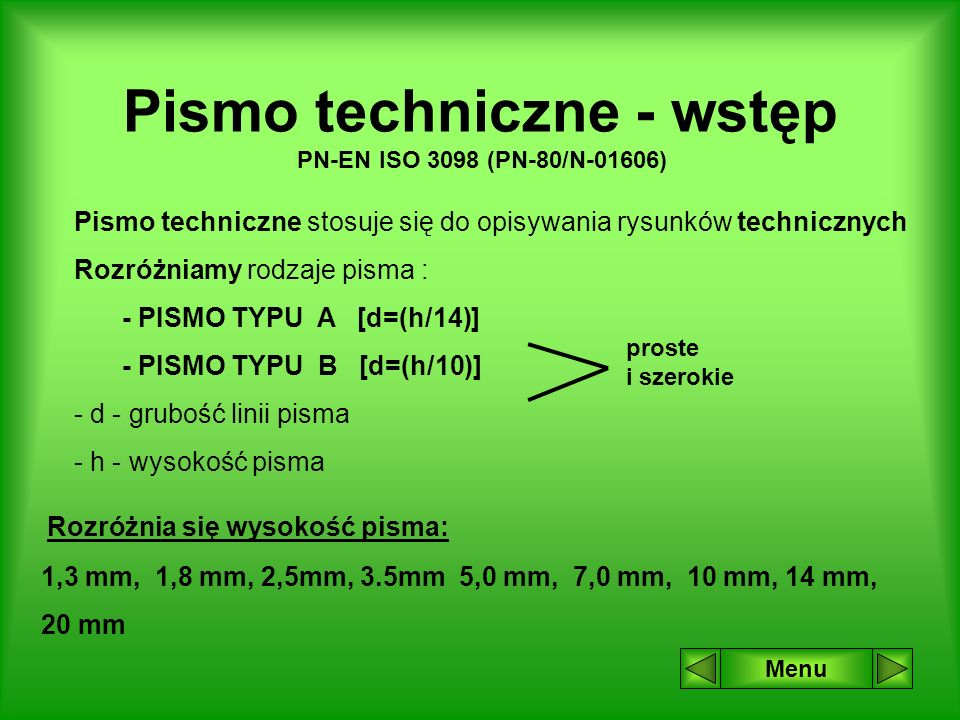

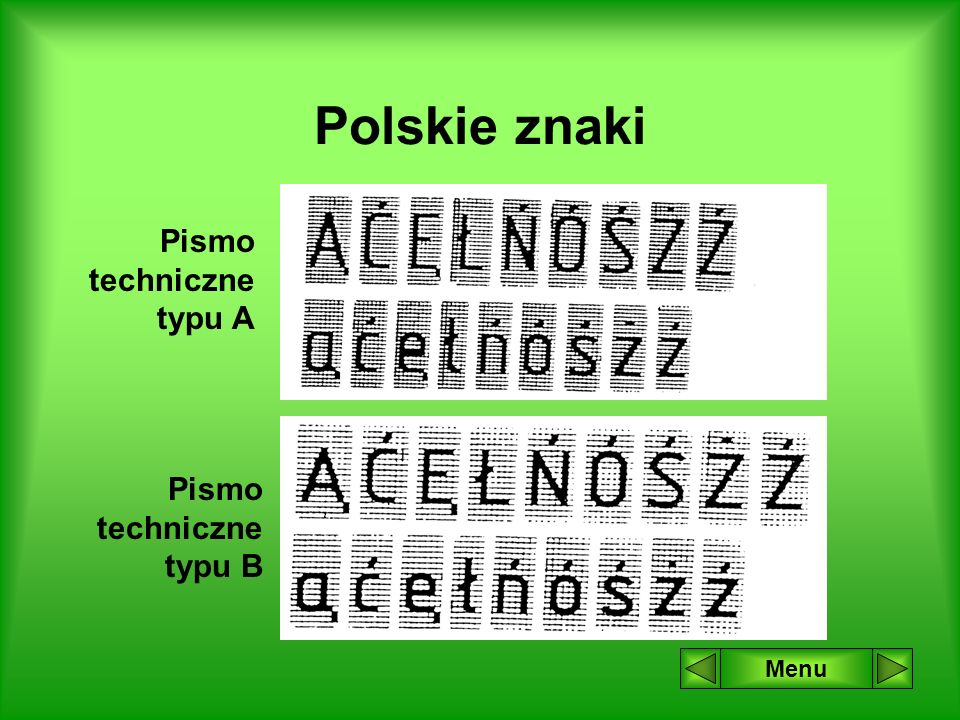

2. Rodzaje pisma technicznego - Typ A , Typ B

UWAGA

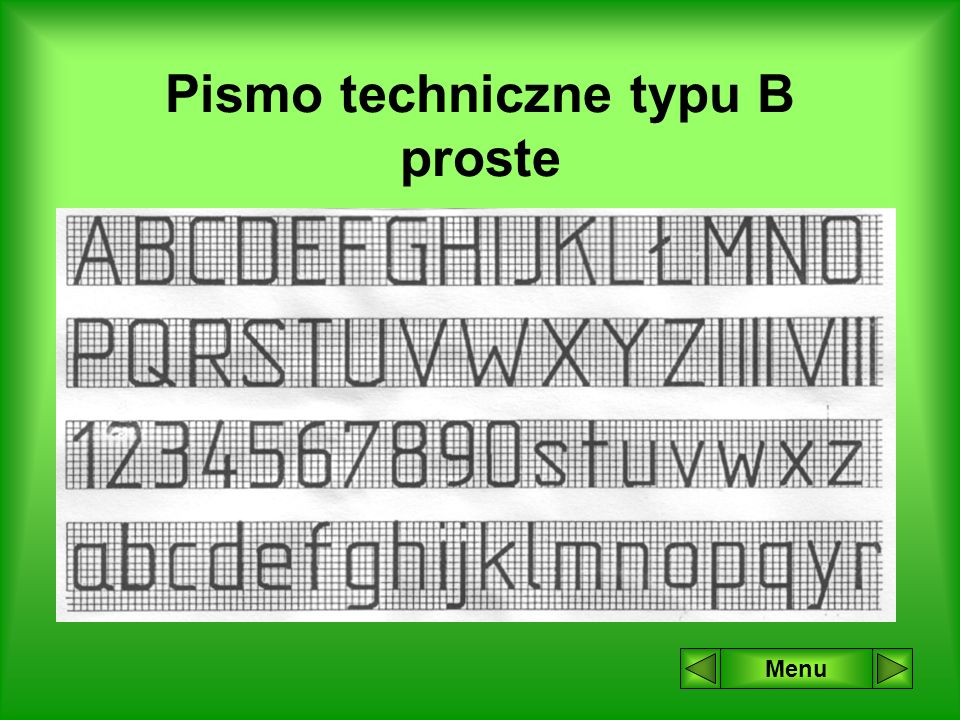

Na lekcjach będziemy używać  pisma typu B  prostego.

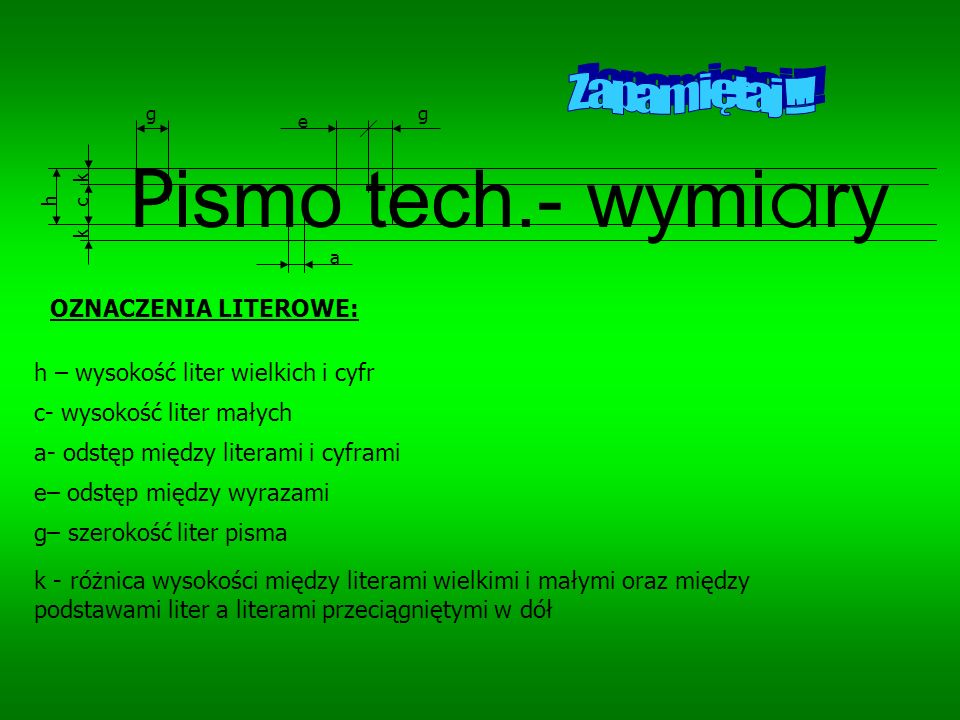

3. Pismo techniczne - wymiary, oznaczenia literowe



4.Papier milimetrowy

pobierz   >>>>

5. Pismo techniczne font

pobierz  >>>>

NOTATKA Z LEKCJI

PISMO TECHNICZNE

Pismo techniczne stosowane jest do opisywania rysunków technicznych (projektów), służy ono do ujednolicenia opisu dokumentacji technicznej. Przez co czyni ją czytelną dla wszystkich. Parametry pisma technicznego, takie jak: kształt znaków, wielkość pisma, odstępy między znakami, nachylenie pisma, grubość linii są znormalizowane.

1. Pisma techniczne mogą być wykonywane według normy polskiej lub innego kraju. Do polskich norm regulujących zasady dotyczące pisma technicznego należy norma: PN-ENISO 3098-0:2002 Dokumentacja techniczna wyrobu - Pismo:
2. Część 0: Zasady ogólne PN-ENISO 3098-2:2002
3. Część 2: Alfabet łaciński, cyfry i znaki PN-ENISO 3098-5:2002
4. Część 5: Pismo alfabetu łacińskiego, cyfry i znaki w projektowaniu wspomaganym komputerowo (CAD).



2. Rodzaje pisma

• pismo rodzaju (typu) A, dla którego grubość d=1/14h (stosunek grubości do wysokości przedmiotu) lub d=(h/14),
• pismo rodzaju (typu) B, dla którego grubość d=1/10h lub d=(h/10).
  Gdzie:
  d - grubość linii pisma
  h - wysokość pisma

Najczęściej wykorzystywanym w rysunku technicznym rodzajem pisma jest pismo rodzaju B.

1. b) Każdy rodzaj pisma dzieli się na:

proste,

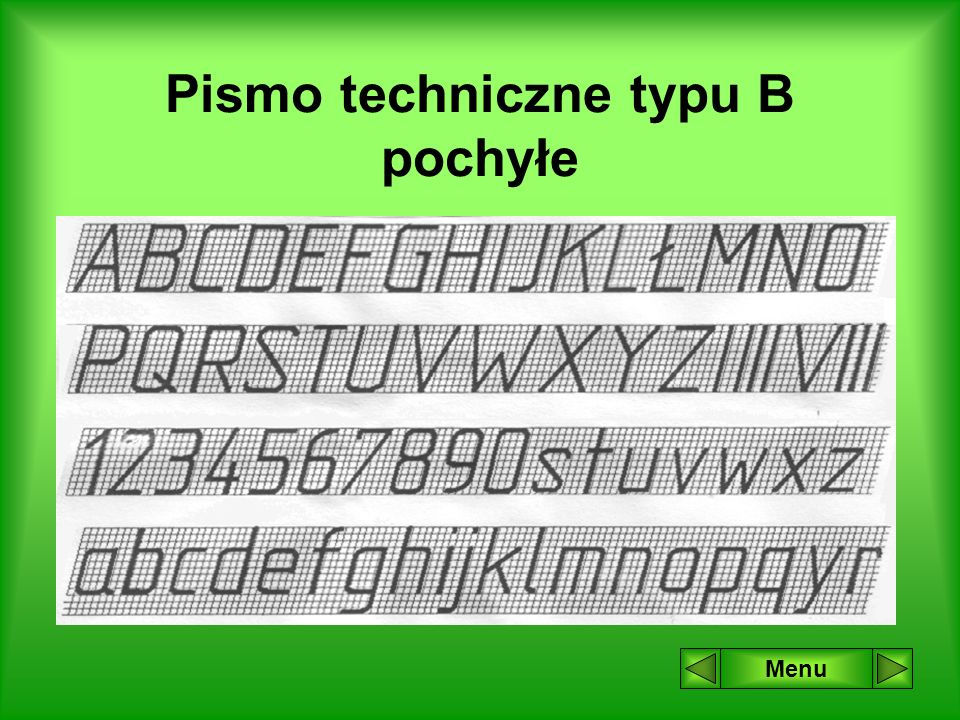

pochyłe (litery pisma techniczne nachylone są pod kątem 75° do   poziomu).

3. Wielkości charakterystyczne dla pisma technicznego typu B o grubości linii d:

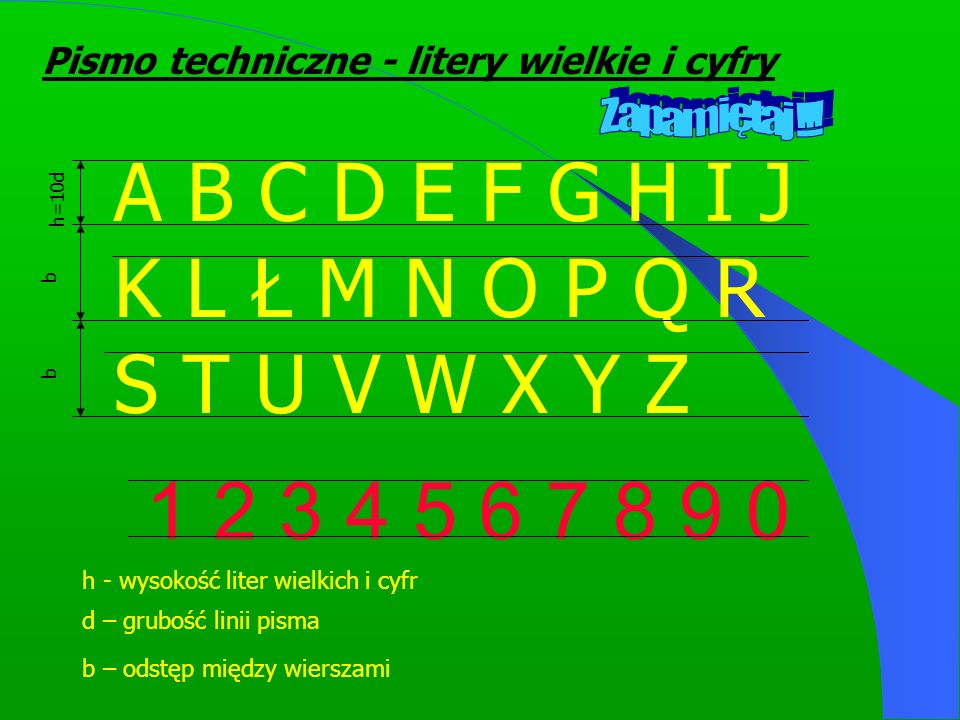

 wysokość liter wielkich i cyfr "h" - 1Od,
 wysokość liter małych (bez lasek i ogonków) "c" - 7d,
 odstępy między literami w wyrazie "a" - 2d,
 odstęp między wyrazami lub liczbami "e" - 6d,
 odległość pomiędzy wierszami (podstawami liter) "b" -17d.
