KLASA 6
Dział: elektrotechnika
Temat: Obwody elektryczne.
Cele edukacyjne:
uczeń:
- podaje swoje przykłady odbiorników elektrycznych mogących przetwarzać energię elektryczną na ciepło, światło, dźwięk i energię mechaniczną
- zna inne niż poznane na zajęciach symbole elektryczne i rozumie ich znaczenie
- rysuje schematy połączeń szeregowych, równoległych i mieszanych
- omawia i analizuje schematy szeregowych, równoległych i mieszanych
- buduje obwody elektryczne
- sprawnie posługuje się poznaną terminologią techniczną
MATERIAŁ DYDAKTYCZNY:
Podręcznik Technika klasa 6
& 5.3 Str.90 < przeczytaj i zapamiętaj
AUDYCJE EDUKACYJNE:
PLAN ZAJĘĆ
Obwody elektryczne i elektroniczne - pojęcia podstawowe
Urządzenia elektroniczne i elektroniczne złożone są z obwodów elektrycznych. Tworzą je elementy elektroniczne połączone ze sobą w taki sposób aby istniała co najmniej jedna droga zamknięta dla przepływu prądu.
https://www.vascak.cz/data/android/physicsatschool/template.php?s=ele_uir&l=pl
Projektowanie każdego obwodu należy rozpoczynać od rozrysowania schematu czyli graficznego przedstawienia połączeń pomiędzy elementami. Elementy przedstawione są za pomocą znormalizowanych symboli elektrycznych.
Obwody elektryczne składają się z elementów źródłowych i elementów odbiorczych.
Do elementów źródłowych zaliczamy źródła napięcia, prądu, ogniwa, akumulatory, baterie.
Elementami odbiorczymi są rezystory, cewki, kondensatory.
Jakie warunki muszą być spełnione, aby w obwodzie płynął prąd elektryczny.

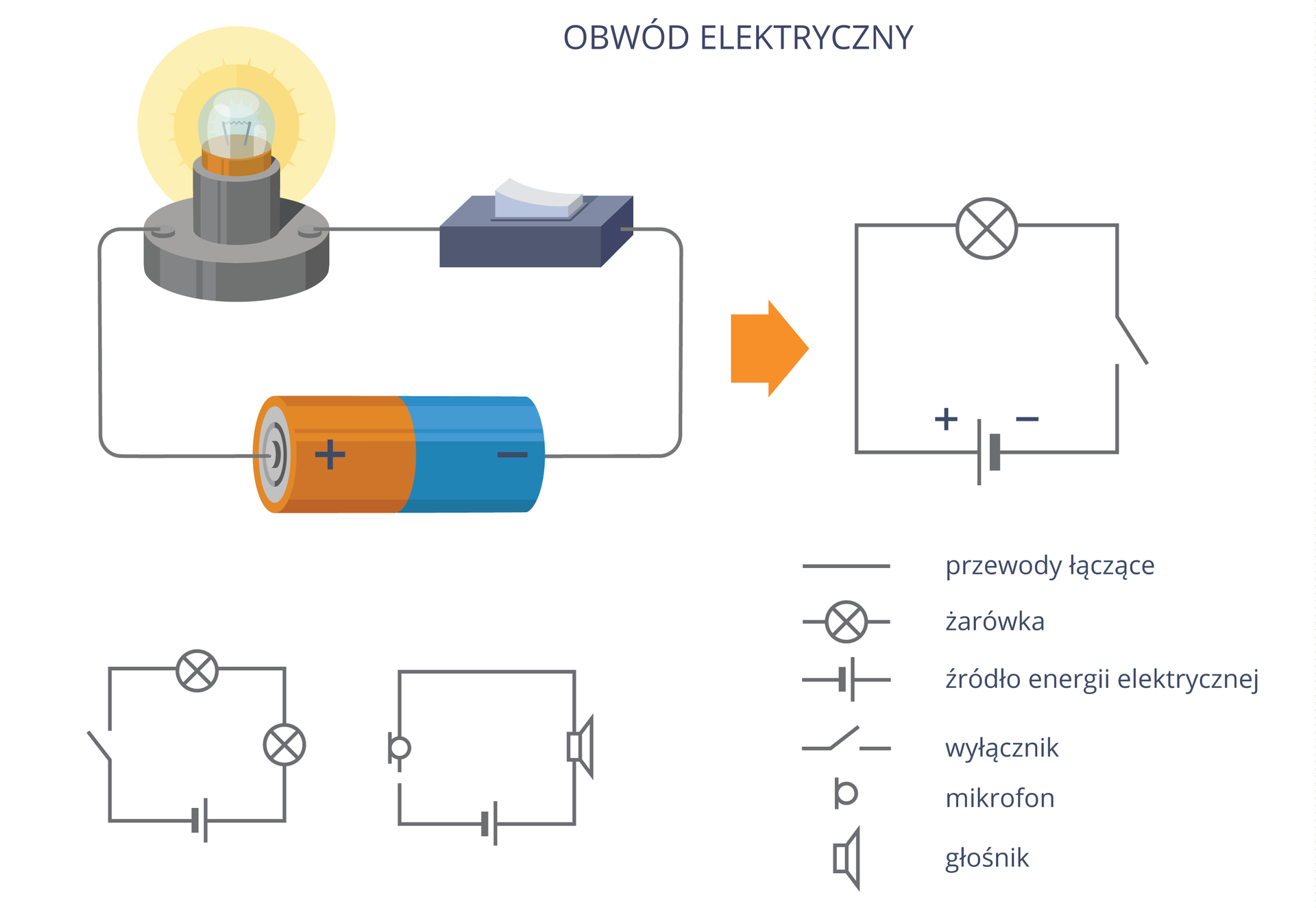

Obwody elektryczne tworzy się po to, by przesłać energię elektryczną do wybranego urządzenia (inaczej odbiornika). Po co się to robi? Przede wszystkim, żeby takie urządzenie zasilić, ale można też w ten sposób przesyłać informacje. Zadaniem obwodu przedstawionego na naszym schemacie jest zasilenie żarówki (oznaczonej jako R). Obok oznaczenia znajdziesz jej symbol, który znany jest każdemu elektrykowi (kółko przekreślone dwiema kreskami).
Zamknięty obwód elektryczny umożliwia przepływ ładunku (prąd)
Połączenie szeregowe obwodów elektrycznych.
Jak wygląda połączenie szeregowe dwóch lub większej ilości elementów elektrycznych bądź elektronicznych. Przykład będzie przedstawiony na rezystorach.
Przykład połączenia rezystorów szeregowo, biegunowość zaznaczona dla ułatwienia zrozumienia podłączenia do zasilania (rezystory nie maja biegunowości i można je podłączać jak się chce).
Obliczanie rezystancji zastępczej rezystorów połączonych szeregowo odbywa się w następujący sposób. Sumujemy wszystkie rezystory czyli R1+R2+R3+R4+Rn = Rz
Rz – oznaczamy rezystancję zastępczą.
Połączenie równoległe obwodów elektrycznych.
Połączenie równoległe
Przykład połączenia rezystorów równolegle, tak samo jak w przykładzie wyżej oznaczyłem biegunowość umownie aby było wszystko łatwe i przejrzyste.
Obliczenie rezystancji zastępczej rezystorów połączonych równolegle nie jest już takie proste jak w przypadku połączenia szeregowego.
Skutki przepływu prądu .
Jakie mogą być skutki przepływu prądu?
- cieplne
Elektrony w spirali żelazka zderzają się nieustannie z atomami, pobudzając je do drgań. Zwiększone drgania atomów równoznaczne są ze zwiększeniem temperatury spirali żelazka.
- mechaniczne
Płynący w silniku prąd w silniku oddziałuje z magnesami na ruchome części sinika, powodując ich obrót.
- świetlne
Elektrony zderzając się z atomami włókna żarówki, podgrzewają je, pobudzając do świecenia.
- magnetyczne
Płynący w uzwojeniach elektromagnesu prąd elektryczny powoduje powstanie pola magnetycznego w żelaznym rdzeniu. - chemiczne
Przepływ prądu przez wodny roztwór kwasu siarkowego powoduje rozpad cząsteczek wody oraz wydzielanie się wodoru i tlenu
NOTATKA Z LEKCJI:
PRZEPISZ DO ZESZYTU
Lekcja nr. 32
Temat: Obwody elektryczne.
Plan zajęć:
- Nazwy i symbole podstawowych elementów obwodów elektrycznych.
- Schemat prostego obwodu elektrycznego.
- Jakie warunki muszą być spełnione, aby w obwodzie płynął prąd elektryczny.
- Połączenie szeregowe obwodów elektrycznych.
- Połączenie równoległe obwodów elektrycznych.
- Skutki przepływu prądu .
